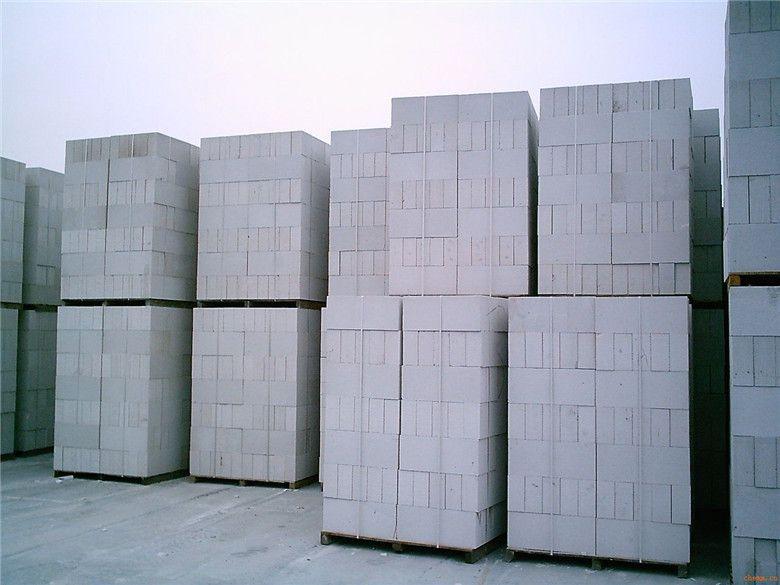

我們現(xiàn)在流行的加氣混凝土砌塊屬于硅酸鹽制品，因此，它們的物理特性和化學(xué)特性與紅磚有著本質(zhì)上的區(qū)別：
1.吸水性能
紅磚的吸水性能要求小于23％，一般在20％以下。蒸壓灰砂磚的吸水率一般在20％以下，蒸壓加氣混凝土砌塊的吸水率一般在65％以下，兩者都與平衡含水率相差很大，如果在下雨天氣沒有很好的防雨措施，它們的實際含水率可接近各自的吸水率。如前所述，紅磚的實際含水率對其實際干縮值影響極小，而硅酸鹽制品的實際干縮值卻隨制品實際含水率的變化而發(fā)生很大的變化。
2.干燥收縮值
紅磚的標(biāo)態(tài)干縮值在0.1mm/m以下，且實際干縮值一般只是比標(biāo)態(tài)干縮值稍小，但任何狀態(tài)下都非常接近。對蒸壓灰砂磚和蒸壓加氣混凝土砌塊，它們的標(biāo)態(tài)干縮值一般為紅磚的3～6倍。若要將它們的實際干縮值控制在0.1mm/m，則它們的相應(yīng)含水率分別約在3.4％和9.8～13.6％。而蒸壓灰砂磚的平衡含水率約在1.9％，蒸壓加氣混凝土砌塊的平衡含水率約在3.6～3.8％，這說明，當(dāng)硅酸鹽制品的實際含水率與平衡含水率接近時，其實際干縮值與紅磚相差不大。在實際應(yīng)用中，只要經(jīng)過一定的干燥期，我們一般可以把它們的實際干縮值控制在0.1～0.3mm/m的范圍，這充分表明嚴(yán)格控制新墻材上墻含水率是非常重要的。
3.干燥和收縮的速度
蒸壓灰砂磚和蒸壓加氣混凝土砌塊的吸水速度比紅磚要慢得多，同時它們蒸發(fā)含水的速度也比紅磚要慢得多，也就是說它們在大量吸水后在很長時間內(nèi)都會具有一個很大的實際干縮值。有關(guān)試驗數(shù)據(jù)表明，在溫度為20±1℃、相對濕度60±10％的條件下進(jìn)行測試，紅磚在3天內(nèi)干縮完成約90％，水分去掉約60％，而灰砂磚在3天內(nèi)干縮完成約15％，水分去掉約50％，在7天內(nèi)干縮完成約35％，水分去掉約60％，在16天內(nèi)干縮完成約60％，水分去掉約70％。
無論是從環(huán)保角度還是節(jié)省能源角度，加氣磚都是理想的選擇，可是使用蒸壓加氣混凝土砌塊施工較常出現(xiàn)的問題為：灰縫開裂、抹灰層的開裂、空鼓、滲漏、隔聲效果降低等，要避免質(zhì)量問題應(yīng)對砌筑過程進(jìn)行全程跟蹤控制。
所以無論是從選材上還是施工上，都應(yīng)該嚴(yán)格按照標(biāo)準(zhǔn)來，踏踏實實的做好每一步工作，爭取把蒸壓轉(zhuǎn)做到最好，它是綠色的環(huán)保材料，而且性能也很優(yōu)越。
由于加氣混凝土砌塊設(shè)備制品的氣孔大部分是“墨水瓶”結(jié)構(gòu)的氣孔，只有少部分是水分蒸發(fā)形成毛細(xì)孔。所以，肚大口小，毛細(xì)管作用較差，造成加氣混凝土吸水導(dǎo)濕緩慢的特性。
